1.- En el siguiente circuito responde

¿Que ocurre en cada rama?Da una explicación del comportamiento de este circuito

RESPUESTA: En cada rama del circuito las bombillas se encienden, este circuito está compuesto por una pila de 9v, conectada a un interruptor, después están las resistencias, todas colocadas en paralelo conectadas a la vez a una bombilla.

2.- En el siguiente circuito

¿Que ocurre a medida que subimos y bajamos el

potenciómetro? RESPUESTA: La bombilla apenas le sube el brillo.

Da una explicación del comportamiento de este circuito

considerando todos los casos posibles. RESPUESTA: Este circuito se comporta de esta manera por tener un potenciómetro y un diodo juntos.

3.-

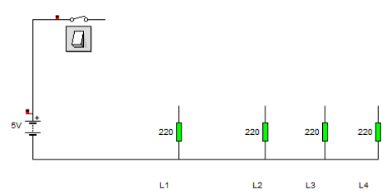

En el siguiente circuito coloca cuatro LEDs de manera que solamente se iluminen los que

están en las posiciones L1 y L4

• ¿Como hemos colocado las polaridades de L2 y L3? ¿Que les ocurre? RESPUESTA: Directamente polarizado.

• Pon la fuente de alimentación a 9 v ¿Que sucede? ¿Por qué? RE

• Si disminuyo el valor de la resistencia ¿Que ocurre? Razona la respuesta

• Si aumento el valor de la resistencia ¿Que ocurre? Razona la respuesta

4.- Monta el siguiente circuito y describe lo que sucede cuando accionamos los

interruptores, razonando las respuestas de la siguiente manera

• Si cierro sólo el interruptor superior ......

• Si cierro sólo el interruptor inferior ....

• Si cierro ambos interruptores ....

4.- Monta el siguiente circuito y describe lo que sucede cuando accionamos los

interruptores, razonando las respuestas de la siguiente manera

• Si cierro sólo el interruptor superior ...... RESPUESTA: Solo se encenderá la primera bombilla.

• Si cierro sólo el interruptor inferior .... RESPUESTA: Se encienden ambas bombillas

• Si cierro ambos interruptores .... RESPUESTA: Se produce un cortocircuíto.

5.- Nombra los componentes del siguiente circuito. Indica por qué rama del siguiente

circuito circula corriente. RESPUESTA: Circula corriente por la rama 1, 3 y 4.

6.- En el siguiente circuito indicar, rellenando la siguiente tabla, los aparatos que se

activan según las diferentes posiciones de los

interruptores

EJERCICIOS DE REPASO DE COCRODRILE

1.- En el siguiente circuito

• ¿Cuál será la caída de tensión de R3?
¿Y de R2? Razona la respuesta.
• ¿Cuál será el valor de la pila?










2.- En el siguiente circuito

• ¿Cuál será la Intensidad que sale de la pila?
• ¿Cuál será la intensidad que circula por R2?
• ¿Cuál será las caídas de tensión de cada resistencia?





3.- En el siguiente circuito

• ¿Cuáles serán las intensidades que circulan por R2 y R3?
• ¿Cuál será la caída de tensión de R1?
• Calcula la potencia que consume la resistencia R1
NOTA I: EL AMPERÍMETRO MARCA UNA INTENSIDAD DE 225 μA

NOTA II: P = V. I
¡Cuidado con las unidades!
P (w); V (v); I (A)



4.- En el siguiente circuito

• ¿Cuál es la corriente que circula por R3?
• ¿Cuál es la caída de tensión en R2?
• ¿Cuál es la caída de tensión en R1?




5.- En el siguiente circuito

• ¿Cuál será la intensidad que circula por R3? ¿Y por R4?

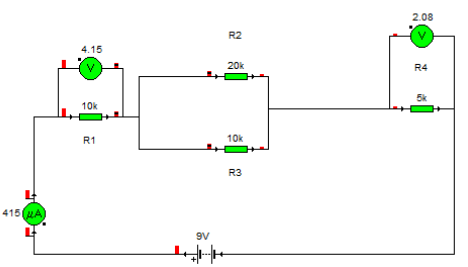

6.- En el siguiente circuito

• ¿Cuáles son las caídas de tensión de R2 y R3?
• Calcula la potencia consumida por R4
NOTA I: EL AMPERÍMETRO MARCA UNA INTENSIDAD DE 415 μA

NOTA II: P = V. I
¡Cuidado con las unidades!
P (w); V (v); I (A)

PRÁCTICAS DE ELECTRICIDAD CROCODILE

PRÁCTICA 1

1.- Vamos a practicar las medidas de intensidades y tensiones.

Monta el siguiente circuito en Crocodile. Guarda el archivo en Drive con el nombre de

P1nombre-alumno.ckt

e) En este circuito que ocurrirá si se funde una bombilla

f) ¿Que conclusión obtienes del valor de las tensiones e intensidades en un circuito

serie?

g) ¿Que ocurrirá si se disminuye la tensión de la pila a 5v? Anota los valores de las

caídas de tensión e intensidades

PRÁCTICA 2

Monta un circuito en Crocodile con una pila, un interruptor y una bombilla.

Mide la intensidad que circula por el circuito y la tensión de la pila, tal y como se muestra en el esquema. Guarda el archivo en tu carpeta de trabajo con el nombre

P2nombre-alumno. Ckt

PRÁCTICA 3

3) Monta el siguiente circuito e introduce los amperímetros y voltímetros necesarios para medir I1, I2, V1, V2, V total. Indica dichos valores. Guarda el archivo en tu carpeta de trabajo, con el nombre Ejer 3.ckt.

PRÁCTICA 4

4.- Monta el siguiente circuito en Crocodile y mide o calcula las siguientes

magnitudes:

a) La intensidad de corriente total en el circuito

b) Las tensiones en cada resistencia:

c)Las intensidades en cada resistencia:

d) Las potencias consumidas en cada resistencia.

Guarda el archivo con el nombre P4nombre-alumno.ckt, incluyendo todos los

amperímetros y voltímetros utilizados para medir las magnitudes indicadas.

PRÁCTICA 5

5.- Monta el siguiente circuito en Crocodile y mide o calcula las siguientes

magnitudes:

a) La intensidad de corriente total en el circuito:

b) Las tensiones en cada resistencia:

c)Las intensidades en cada resistencia:

d)Las potencias consumidas en cada resistencia.

Guarda el archivo con el nombre P5nombre-alumno.ckt, incluyendo todos los

amperímetros y voltímetros utilizados para medir las magnitudes indicadas.

PRÁCTICA 1 COCODRILE

PRÁCTICA 2 COCODRILE
PRÁCTICA 3 COCODRILE
PRÁCTICA 4 COCODRILE
PRÁCTICA 5 COCODRILE

Resistencias Electronicas

La resistencia eléctrica es una característica de todo material conductor eléctrico de hacer oposicion al paso de la corriente eléctrica, es uno de los componentes mas usados en la electronica.El valor resistivo se mide en ohms y se usa el símbolo Ω para denotar esta característica.

La resistencia varía con la temperatura, pero para simplificacion de los cálculos matemáticos en el diseño y estudio de los circuitos esta característica es omitida.

Para diagramas, esquemáticos , planos y cualquier calculo matemático, estos son los símbolos mas utilizados, para representar un resistor o resistencia. Usar uno o otro símbolo depende de la intención del diagrama , como por ejemplo en ocasiones el símbolo con forma rectangular denota una resistencia de alta potencia y la otra una de baja potencia, todo esto de pende del diseñador.

                                        Tipos de resistencias

Los tipos de resistencias más utilizadas son:

- Resistencias fijas: aglomeradas, de película de carbón, de película metálica y bobinadas.

- Resistencias variables: bobinadas, de película.

- Resistencias dependientes o variables: LDR, VDR, PTC, NTC.

- Las resistencias de carbón aglomerado se fabrican para 1/8 w, ¼ w, ½ w, 1w y 2w.

- Las resistencias de película de carbón se fabrican para 1/10 w (o 1/8 w), ¼ w, 1/3 w, ½ w, 1w, 1,5 w, 2 w

- Las resistencias de película metálica se fabrican normalmente para ¼ w y ½ w.

- Las resistencias bobinadas existe una gama muy amplia de fabricación con potencias de disipación que van desde 1 w hasta los 130 w o bajo pedido de más potencia.

¿cuáles son las características esenciales de una resistencia? Dependiendo para qué queramos utilizarlas, si en electrónica de potencia, electrónica de telecomunicaciones, etc., pueden existir muchas características aquí tan solo trataré las más básicas;

- El valor nominal de la resistencia en Ω.

- La tolerancia de este valor, normalmente en %.

- La carga permisible o potencia de la resistencia.

La resistencias de potencia pequeña, empleadas en circuitos electrónicos, van rotuladas con un código de franjas de colores. Para caracterizar una resistencia hacen falta tres valores: resistencia eléctrica, disipación máxima y precisión.

Los otros datos se indican con un conjunto de rayas de colores sobre el cuerpo del elemento. Son tres, cuatro o cinco rayas; dejando la raya de tolerancia (normalmente plateada o dorada) a la derecha, se leen de izquierda a derecha. La última raya indica la tolerancia (precisión). De las restantes, la última es el multiplicador y las otras las cifras.
